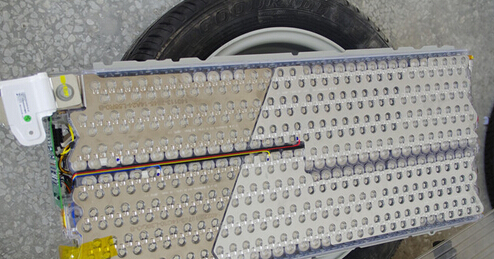

单块电池组
这块儿就是Tesla非常高大上锂电池组，在这块板上一共有444节电池，每74节并联成一组，整块电池板由6组电池串联而成。所以我们可以算出在这款Tesla Model S 85车型上一共有7104节18650锂电池。
电池组中间的那几根线一边连接着电池的极板，另一头连到电池控制模块，这些线是用来检测电池组的电压，从而保证电池组正常工作的。
再仔细看可以发现，每一节电池上都有一根很细的保险丝，这个是用来保护整个电池组的，当单节电池出现温度过高之类的异常现象时，保险丝会自动熔断，以达到保护整个电池组的目的（每节电池的正负极都会有一根保险丝）。
这么多保险丝需要焊接在电路板上是一项非常大的工程，从工艺上来看应该是由专门的机器人使用超声波焊接完成的。

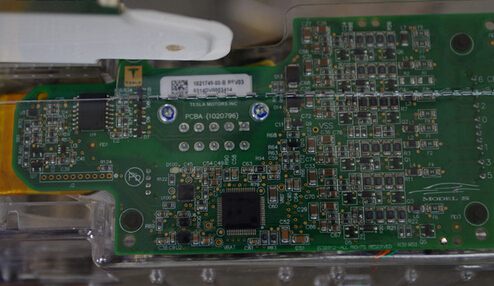

BMS主控芯片
Tesla的电池主控模块，从PCB板上印刷的logo来看，这块电路板是完全由Tesla自行研发的。电路板上使用了大量的电阻和电容进行信号调理，光是在我们看到的这一面就有6组电信号的采集线路。
由于Tesla使用的是18650锂电池，这种锂电池就是我们笔记本电脑中使用的电池，所以其电控方面的技术是非常成熟的，虽然我想了很多办法还是无法看清楚主板上芯片的型号，但还是能推测出上面主要有充放电管理芯片和电池计量管理芯片，相比笔记本电池，其复杂的地方应该在多路的电池信号采集和控制算法上，毕竟电动汽车成百上千节电池的监控和笔记本电脑10节左右的电池监控不在一个数量级上。
